辊式破碎机结构图及工作原理详解

责任编辑：中誉鼎力发表时间：2020-10-14

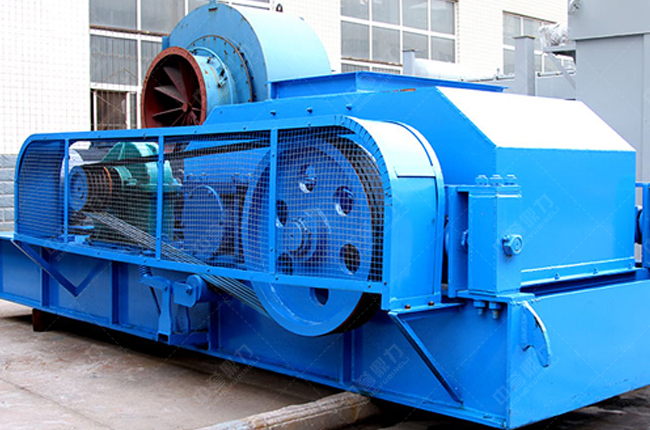

辊式破碎机，其广泛用于粉碎中硬或松软的物料，如青石、硬质黏土及煤块等，当物料相比黏湿时，它的粉碎成效比运用颚式以及圆锥破石机都好，尤其是对粉碎片状黏土物料，与颚式或圆锥破石机相比，在性能以及机体紧凑方面均占优点，本文讲解其构造及运行原理。

单辊式破石机结构

辊子外表观与悬挂在心轴上的颚板内侧曲面构成粉碎腔，颚板底部有支承座，粉碎腔是由一个转动辊子以及一块颚板所构成，带齿的辊衬套用螺柱安装在辊芯上，齿尖向前伸出如鹰嘴状，辊套磨损后能够改换，颚板悬挂在心轴上，颚板内侧表观镶有的衬板，颚板经历两根拉杆借助于顶在机架上的弹簧的压力拉向辊子，使颚板与辊子保持需距离，辊子轴支承在装于机架两侧壁的轴承上。

单辊式破石机工作原理

辊式破碎机作业时，给入两辊子之间的物料受辊子与物料之间摩擦力作用，跟着辊子转动咬住进而被带入两辊之间的粉碎腔内，受挤压粉碎后从底部排出，如遇有无法粉碎物料落入粉碎腔，同时弹簧被压缩，颚板离开辊扩大卸料口，使物料排出，免除破石机毁坏，破石机辊子轴上设有飞轮，以均衡破石机动能。

不仅如此，在辊子表观设有不一样的粉碎齿条，当大块物料喂入时，较高的齿条将大块物料钳住并以劈裂以及冲击方式将其粉碎，接着落到下方，再由较小的齿将其深度粉碎到所规范的尺寸从底部排出。
