颚式破碎机的各零部件的结构分析

责任编辑：中誉鼎力发表时间：2019-04-09

在使用颚破之前，要对它进行一个具体的了解，这样才有帮助于我们使用起来更加顺利，起码了解该如何操作，不会影响我们项目的开工进度。

1、连杆：动颚在运行中承受很大的拉力，故选择ZG270-500铸钢铁材料料，它由上、下两部分组合，顶部的轴承盖用2个大螺钉不变在连杆底部，两者中间镶有软合金的轴瓦，该轴瓦叫连杆轴承，它套在偏心轴上。

2、动颚：动颚是支承齿板且直接参与破碎岩石的零件，要求有的受力性能和刚度，其结构应该坚固，动颚分箱型和非箱型，动颚通常选择铸造结构。

3、齿板的结构：齿板，是碎石机中直接与岩石接触的零件，结构尽管简单，但它对碎石机的生产率、比外观耗能、机械粒度组合和粒度和破碎力等都会影响齿板承受很大的打击力，因此磨损得厉害，现有的碎石机上使用的齿板，通常是选择ZGMn13。

4、碎石机的肋板是构造正确的零件，但其影响却的重要，按肘头与肘垫的衔接型式，可分为滚动型与滑动型两种，肘板与衬垫之间传递很大的挤压力，并受时间性冲击载荷，在重复冲击挤压影响下磨损教快，为提高驱动效能，缩小磨损，延伸其使用使用时间，可选择滚动型结构。

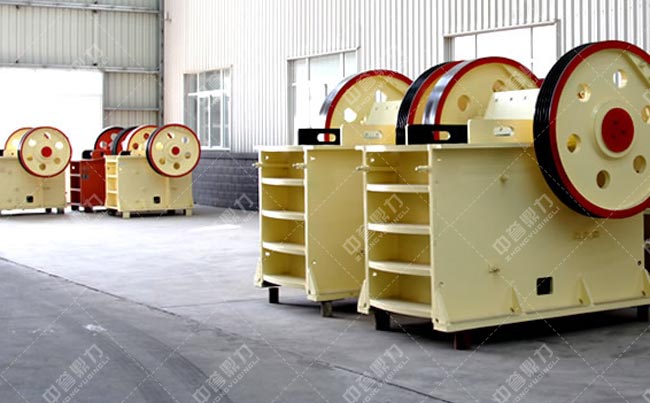

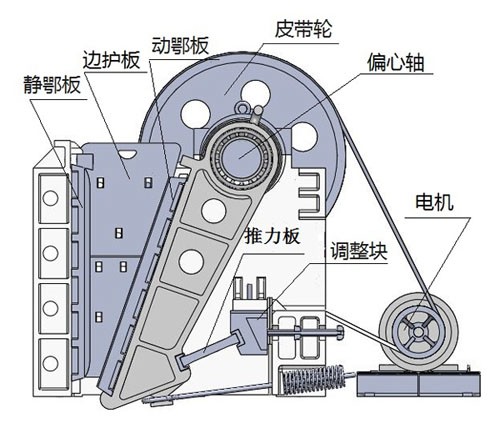

颚破结构

5、调改系统：调改系统供应调改碎石机出料口大小影响，由于衬板的磨损，出料口尺寸也地变大，机械的粒度也随之变粗，现有颚破的调改系统有多种各种，归纳起来有垫片调改系统、锲铁调改系统、液压调改系统和衬板调改，本设计选择垫片调改系统。

6、保险系统：当碎石机落入非破碎物时，为防止机器的重要的零零件出现伤害，通常装有载�；は低�，保险系统有三种：液压连杆、液压摩擦离合器和肘板，两种结构是凭借灰铸铁肘板抗弯性能这一特性，选择满意的结构尺寸是肘板呈拉伸伤害，俨然提高了肘板伤害的敏感度，尽管如此，肘板是否断裂主要取决与计算载荷的和截面尺寸计算是否正确。

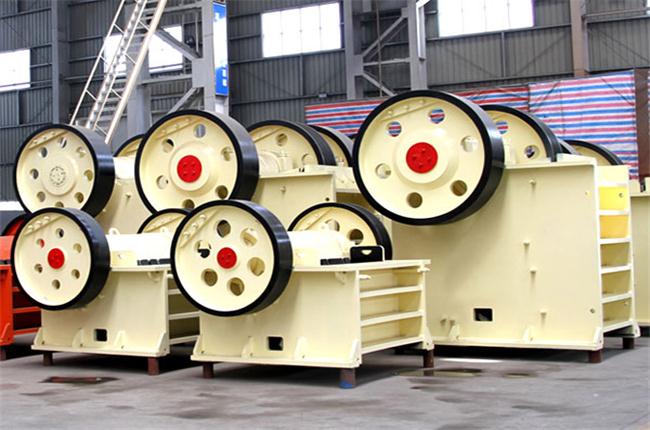

7、机架结构：碎石机是整个碎石机零零件的安装基础，碎石机机架机构分，有整体机架和组合机架;按生产方案分，有铸造机架和焊接机架，整体机架，由于其生产、安装和运输麻烦，故不宜用在大加工能力碎石机，它分为整体铸造机架和整体焊接机架，前者比后者刚性好，但生产麻烦，后者便于破碎生产，重量较轻，但刚性差，设计时，在正常工作下，应力求减少重量，生产时要求偏心轴承镗孔，与动颚心轴轴承的孔有须的平行度。

8、偏心轴是碎石机的主轴，受有的弯曲力，偏心轴一端装带轮，另一端装飞轮。

9、飞轮用以存储动颚空形程时的能量，再用在工作行程，使机器的工作负荷趋于均匀，带轮也起着飞轮的影响。

10、偏心轴轴承通常选择集中循环润滑，心轴和推力板的支承面通常选择润滑油脂通过手动油枪给油，动颚的摆角不是很大，使心轴与轴瓦之间润滑麻烦，在其底部开如果干轴向油沟，中间开一环向油槽使之连通，再用油泵强制添加干黄油进行润滑。

看了上面颚破的介绍，你是不是对它更有了解了呢？这将有帮助于我们对颚破的使用，也帮助我们在出现问题时的处置问题。
