鄂式破碎机工作原理及组成结构

责任编辑：中誉鼎力发表时间：2018-09-08

颚式破碎机主要由机架、动颚、偏心轴、颚板、调改座等零件组合。工作时电机通过V型皮带经皮带轮驱动偏心轴，使动颚根据须的轨迹进行运动，进入破裂腔内的加工原料在两颚板之间受压碎、劈裂和弯曲影响而被破裂，经破裂后的加工原料在本身重量的影响下由出料口排出。

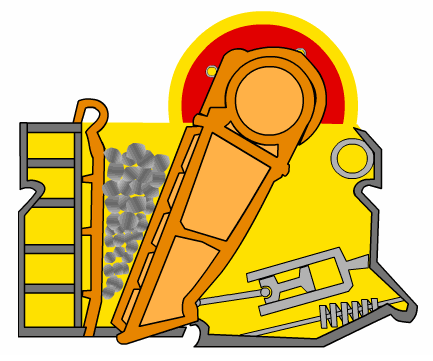

颚破工作原理

1、机架部

机架为钢板焊接结构并经退火处置�；芮扒桨迳献坝胁槐潋Π�。在机架内侧破裂腔处装有左、右边护板，免得机架内侧壁的磨损。在机架前墙板上破裂有4个φ33孔，拆卸不变颚板时用棍棒撞击不变颚板以便于拆卸，在机架的侧墙板上破裂有φ40孔，拆卸边护板时用棍棒撞击边护板以便于拆卸。

不变颚板、左右边护板均为高锰钢铸件（磨损件），要凭借破裂加工原料的特性按时改换。改换不变颚板时要先将边护板螺钉松开，边护板拆掉后，再用棍棒撞击不变颚板，待不变颚板与机架前墙板脱开后再将不变颚板拆掉、吊出。安装不变颚板的顺序应与拆卸顺序相反，先将不变颚板装到位后再安装边护板。边护板安装时其两侧边须分别与不变颚板及机架上焊接的楔块挤紧。留意待边护板安装到位后须用边护板螺钉拉紧。

2、肘板

肘板一端支撑在动颚底部，另一端支撑在调改座上，并与其形成滑动接触。肘板除支撑动颚外，还有当外来不能破裂的异物进入破裂腔内，碎石机负荷突然添加的状况下，本身立即折弯或断裂，从而�；て渌慵皇芩鹕�。

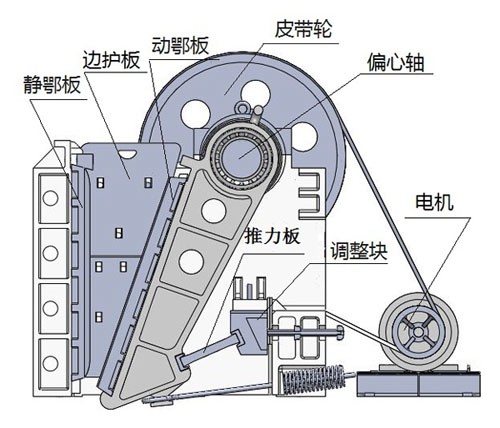

颚式破碎机结构图

3、调改部

机架后壁的顶杆和调改垫板可用做凭借用户的所需调改出料口的大小，从而限制出料粒度。留意：调改顶杆时须将弹簧松开，垫板添加后再将顶杆退出，弹簧拉紧。

4、弹簧拉杆系统

设备的弹簧拉杆系统由拉杆、弹簧，螺母等零件组合，用在pe鄂破机整个运动机构的紧密配合，及均衡动颚与肘板在工作时出现的惯性力。弹簧预压力不易过大，只要解决肘板与动颚、肘板与调改座间的冲击响声就够了。
